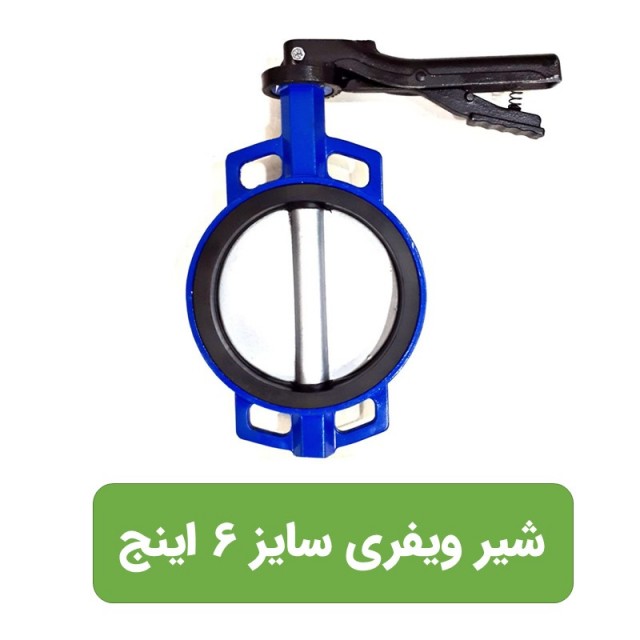

شیر پروانه ای (ویفری) چدنی 6 اینچ

- شیر ویفری یا شیر پروانه ای با بدنه و زبانه چدنی
- دارای یکسال ضمانت کامل و تعویض محصول
- یا پوشش رنگ اپوکسی الکترواستاتیک
- دارای تعداد حداقل خرید با درصد تخفیف

جهت خرید با تعداد متفاوت و خرید عمده با ما تماس بگیرید.
  • کدکالا:
1,790,000 1,521,500 تومان
پشتیبانی
پشتیبانی

مشاوره رایگان

ضمانت اصالت کالا

ارسال اکسپرس
ارسال اکسپرس

ارسال یه سراسر کشور

شیر پروانه‌ای چدنی (Cast Iron Butterfly Valve) یکی از انواع شیرآلات صنعتی است که با گردش 90 درجه دیسک جهت قطع و یا وصل جریان مورد استفاده قرار می‌گیرد.  دریچه شیرهای پروانه‌ای چدنی با چرخش 90 درجه دسته به راحتی باز و بسته می‌شوند. شیرهای پروانه‌ای چدنی با سایزها و اندازه‌های متنوعی به بازار عرضه می‌شوند، اما رایج‌ترین آن‌ها سایزهای 2 اینچ تا 10 اینچ می‌باشد.

به طور کلی شیرهای پروانه‌ای چدنی در صنایع مختلفی از قبیل: کشاورزی، تصفیه‌خانه‌ها، فولاد، مس، پتروشیمی و… استفاده شده و بسیار پرکاربرد است. سایزهای بزرگتر این نوع از شیرها عموما برای سهولت استفاده، همراه با پنوماتیک و یا گیربکس به بازار عرضه می‌شوند که عملیات باز و بسته شدن شیر، حتی از راه دور نیز امکان پذیر می‌شود.

اجزا شیر پروانه‌ای چدنی

شیر پروانه‌ای چدنی دارای بدنه‌ای یک ‌تکه، گرد و کوتاه از جنس چدن است. دیسک این شیرها نیز به شکل دایره‌ای بوده که با چرخش 90درجه‌ای خود عملیات قطع و وصل جریان را برعهده دارند. این دیسک‌ها عموما در مدل‌های فلزی و چدنی از جنس چدن بوده اما در مدل‌های پلیمری از پلیمر پلی‌پروپیلن PP، پلیمری مهندسی ABS و UPVC ساخته و مورد استفاده قرار می‌گیرند. شفت این نوع از شیرآلات از جنس استینلس‌ استیل است و در برابر زنگ‌زدگی مقاوم می‌باشد. دسته شیر پروانه‌ای پلیمری عموما بسته به اندازه و سایز می‌تواند از جنس پلیمری و یا فلزی باشد که توصیه می‌کنیم حین خرید از دسته‌های فلزی خریداری کنید که درصد اطمینان بیشتری را به شما خواهند داد.

اجزا شیر پروانه ای چدنی

مهمترین بخش در شیرهای پروانه‌ای واشر یا لاینر شیرها هستند که به نوعی وظیفه آب‌بندی را بر عهده دارد. لاینرها بر مبنای نوع کاربری آنها در صنایع مختلف، از متریال متفاوتی ساخته می‌شوند. عموما در صنایع آبیاری و کشاورزی لاینرها از پلیمر EPDM ساخته شده اما در موارد صنعتی لاینرها یا لاستیک‌های آن‌ها می‌تواند از جنس VITON باشد که تحمل دمایی بالاتر و مقاومت در برابر خوردگی بیشتری از خود نشان می‌دهند.

نحوه اتصال شیرآلات ‌پروانه‌ای عموما از نوع اتصال فلنجی است که با پیچ و مهره به لوله‌ها و خطوط انتقال جریان متصل می‌گردند. البته روش‌های اتصال دیگری نیز در شیرهای پروانه‌ای چدنی وجود دارند که عمومیت چندانی ندارند.

شیرهای پروانه‌ای دارای مزایای زیادی نسبت به شیرهای ‌توپی و شیرهای دروازه‌ای هستند. این تفاوت‌ها و مزیت‌ها به ‌خصوص در سایزهای بزرگ‌تر بیشتر به چشم می‌خورند. شیرآلات پروانه‌ای چدنی به دلیل قطعات متحرک کمتر استهلاک پایین‌تری داشته و هزینه تعمیر و نگهداری پایین‌تری نیز خواهند داشت.

کاربرد شیر‌ پروانه‌ای چدنی

  • کنترل جریان‌ آب در سیستم آبیاری کشاورزی
  • کنترل جریان‌ سیال در صنایع مختلف از قبیل پتروشیمی و…
  • خدمات فشار بخار و دماهای بالا
  • کنترل جریان در تصفیه خانه‌ها و آب‌های آشامیدنی
  • کنترل جریان در ابتدای مسیر شبکه‌ها

مزایای استفاده از شیرهای پروانه‌ای چدنی

  • طراحی مناسب با حجم کم که در مقایسه با محصولات مشابه فضای کمتری را اشغال می‌کند
  • وزن مناسب به خصوص در مدل‌های پلیمری
  • سهولت در نصب و اجرا
  • سهولت دسترسی به سایزهای متنوع و اندازه‌های مختلف از سایز 2 اینچ به بالا
  • افت فشار کمتر نسبت به شیر دروازه‌ای (گیت ولو)

    معایب شیرهای پروانه‌ای چدنی

    • امکان کنترل جریان در شیرهای پروانه‌ای وجود ندارد و این شیرها به اصطلاح کنترلی نیستند.
    • در صورت استفاده از شیرهای پروانه‌ای به جای شیرهای کنترل کننده فشار، افت فشار در این شیرها به شدت بالا می‌رود.
    • امکان دفن شیر پروانه‌ای چدنی در زیر خاک وجود ندارد.

      مشکلات احتمالی در استفاده از شیرهای پروانه‌ای چدنی

      اکثر مشکلات شیرهای پروانه‌ای مربوط به مرحله نصب بوده و در صورت رعایت نکاتی در خصوص نصب صحیح می‌توان از بروز خرابی، نشتی و سایر مشکلات جانبی جلوگیری کرد.

      • کلیه مراحل نصب باید توسط افراد واجد شرایط انجام شود.
      • حین نصب حتما از اصول درست نصب، حداکثر فشار کاری، دمای مجاز و عمر مفید شیر مطلع باشید.
      • سیالی که در سیستم در جریان است باید با جنس شیر پروانه‌ای سازگار باشد.
      • برای باز و بسته کردن شیر از ابزارهایی نظیر دیلم استفاده نکنید. این شیرها به راحتی با دست باز و بسته می‌شوند.
      • قبل از هر گونه عملیات تعمیر و نگهداری اطمینان پیدا کنید که جریانی در سیستم وجود نداشته باشد.
      • هنگام جابجایی از وارد کردن ضربه به شیر خودداری نمایید.
      • حین خریدو قبل از نصب چک کنید که شیر پروانه‌ای سالم بوده و تمامی قطعات مورد نیاز داخل بسته‌بندی وجود داشته باشد.
      • در صورت انبارش شیر را نیمه باز گذاشته و حتما در محیطی سرپوشیده نگهداری کنید.
      • از دفن کردن شیر در زیر خاک خودداری کنید.
      • برای افزایش عمر شیر از سایه‌بان باری شیر استفاده کنید.
      • دقت کنید فلنج‌های اتصال به شیر در یک راستا باشند تا از وارد آوردن تنش نقطه‌ای به شیر خودداری شود. برای سهولت در کار می‌توانید ازیک تکیه‌گاه استفاده کنید.
      • دقت کنید خطوط قبل از نصب شیر تمیز و عاری از مواد زائد باشند.
      • از شیر پروانه‌ای برای مسدود کرن انتهای مسیر استفاده نکنید.
      • به هنگام نصب حتما شیر را در حالت بسته قرار دهید.
      • از فلنج با قطر داخلی مناسب برای اتصال به شیر پروانه‌ای استفاده کنید.

      رعایت نکات بالا در نگهداری و افزایش عمر شیر پروانه‌ای چدنی تاثیر بسزایی خواهند داشت.

برند مانا آب
